電子ペーパーの基板の半田付けをしました




こんにちは。コハペペです。
品切れで追加発注していた電子ペーパー実験セットに使う基板が届きました。
前回は電子ペーパーをイメージして白い基板にしたのですが、ホットプレートでリフローした時に基板が焦げて、うっすら茶色になってしまったので、今回はそれが目立たないように、普通の緑色の基板にしてみました。

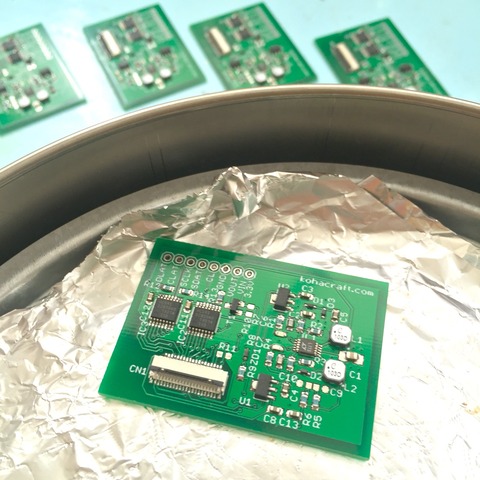

前回同様に、パッドにハンダペーストをつけて部品を載せ、ホットプレートであたためて溶かしてくっつけます。
緑色の基板が良かったのか、焦げた感じは見られませんでした。
この基板には0.65mmピッチのIC3個と、0.6mmピッチのコネクタが載っています。狭いピッチなので何か所かブリッジしてしまいます。これを半田ごてで修正するんですが、細くてなかなか難しく、とても時間がかかりました。
でも、半田ごてで全ての部品を1ピン1ピン半田付けしていくよりは、この方法の方が断然速いです。

さて動作確認といきたいところですが、集中した作業で疲れてしまったので、後日にしたいと思います。動くといいなぁ。

電子ペーパーの実験セットはこちらよりご購入いただけます。

作り方はこちら。簡単に作れますよ。
