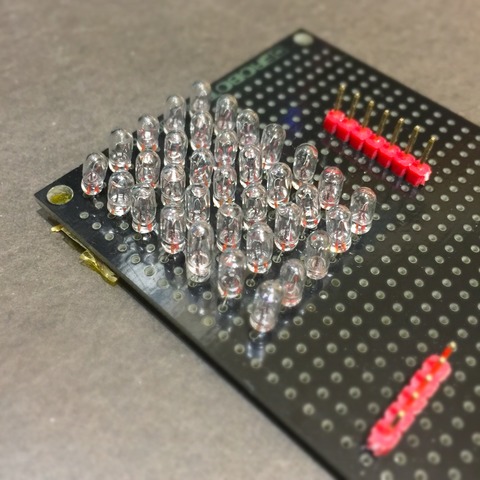

麦球がいっぱいあるので、麦球のドットマトリックスを作ってみました。ドットマトリックスLEDの麦球版です。
夜中にどうしても作りたくて、ほぼ徹夜で半田付けをしてしまいました。指先を少しやけどしてしまいました。
全部配線が終わったので、電源をつないで光らせて見ると、
こんな感じとか
こんな感じとか、一か所だけ光ってほしいのに何か所も光ってしまいました。
朝にいったん寝た後に回路をよく考えてみると、LEDならば問題はおきないのですが、電球では問題が起こることがわかりました。LEDはダイオードなので、電流が一方通行にしか通りません。でも麦球はどちらの方向へも流れて光ります。マトリックスの配線に麦球を使うと、他の麦球を逆流して他のマトリックス配線へも電流が流れていってしまい、他の麦球も光ってしまうのでした。
これを解決するためには全ての麦球にダイオードを付けて逆流を防止するしかありません。仕方がないので全ての麦球の基板の裏にダイオードを付けました。
これで、一か所だけ光るようになりました!!
次はマイコンで光らせられるように、トランジスタアレイをつなぎたいと思います。
