GearBestという海外の通販で、289円の激安ソーラーカーキットを見つけました。作りやすくてアレンジしやすく楽しかったので、自由研究に最適だと思いました。
20180710180157_96986
Educational DIY Solar Powered Car Toy for Children - BLACK 02

実際に作って遊んでみた動画がこちら。とても楽しいです。


作ってみたいでしょこのキットとっても簡単に作れました。入っているパーツはこんな感じ。
ベニア板がレーザーカッターでカットしてあります。太陽電池とモーターは半田付けしてあります。ドライバーも入っています。工具とか何も用意しなくても、このセットだけで組み立てられてしまうのでした。
IMG_1801

作り方をご紹介します。
■ギアボックスの組み立て1
使うパーツはこれです。
solar01
板Aの2カ所にネジ黒を刺して、スペーサーで止めます。
こんな感じなります。
IMG_1804

■モーターの取り付け
使う部品はこちらになります。
solar03
まずは太陽電池についてる保護シートをはがします。
solar04
太陽電池の裏の細い線が切れやすいので、セロハンテープでとめておきます。
solar05
モーターにギア小を差し込みます。机の上にギアを置いて、上からモーターを押し付けて差し込みます。
solar06
付属のドライバーが余裕で入るくらいの隙間があればOKです。
IMG_1808
ギアボックスにモーターをねじ止めします。モーターのケーブルが左上に来る向きに固定します。
こんな感じになります。
IMG_1811

■ギアの組み立て
使う部品はこちらです。
solar08
短い棒にキャップを差し込みます。
IMG_1816
ギアボックスの穴に差し込みます。
IMG_1817
差し込んだ棒の反対側に、緑のリングを入れて、棒が抜けないように固定します。
solar09
この棒に、ギア大を差し込みます。大きいギアに小さいギアがくっついています。小さいギアが上向きになるように、取り付けます。
solar10
隣の穴に、棒付きのギアを差し込みます。ギアについている突起が、上向きになるように差し込みます。
solar11

■ギアボックスの組み立て2
使う部品はこちらです。
solar12
ギアボックスの四角い穴に、板Bを差し込みます。この時、丸みのある角が右側に来るようにします。
solar13
上から板Aを差し込んで、短い棒が飛び出したところに、キャップを差し込みます。
IMG_1827
スペーサーのところ2カ所に、ネジ黒をしめます。
solar14
こんな感じになりした。
IMG_1829

■天板の取り付け
使う部品はこちらです。
solar15
板Cの大きい穴に太陽電池を通します。
solar16
板Bの上に板Cを乗せて、ネジとナットで固定してます。
solar17
こんな感じになります。
IMG_1836

■タイヤの取り付け
使う部品はこちらです。
solar18
ギアボックスの穴に、長い棒を差し込みます。
solar19
通した棒に、白いリングを両側から差し込んで、棒が抜けなようにします。リングと板の隙間は、付属のドライバが入るくらい開けておきます。きつく差し込むとタイヤが回らなくなってしまいます。
solar20
4カ所にタイヤを差し込みます。
IMG_1842
こんな感じになります。
IMG_1844

■太陽電池の貼り付け
両面テープで本体に貼り付けます。
IMG_1845

完成です!!
IMG_1848
簡単でしょう?!続いてこのソーラーカーに飾り付けをしていきます。

作った激安ソーラーカーはこちら↓
本体はできたので、好きなデザインを考えます。
FullSizeRender
一つ目はオープンカーです
FullSizeRender
スーパーでボディになりそうな、発泡トレイを探します。エリンギの容器が、ぴったりでした。
FullSizeRender
アルミテープや端切れの布を使ってデコレーションしていきます。
FullSizeRender
オープンカーの完成‼️
FullSizeRender
二つ目は馬車です

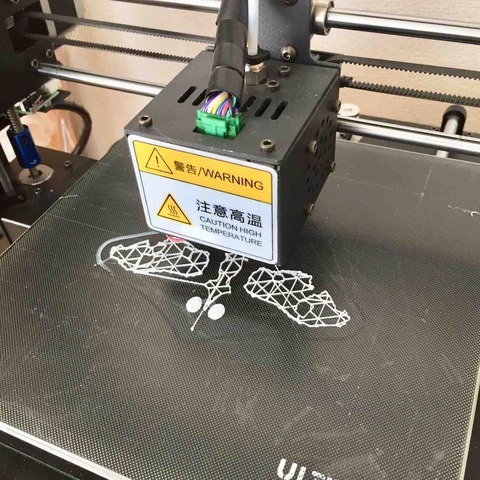

馬はユニコーン。ネットで探したらいいのがあったので、3Dプリンターで印刷です。
FullSizeRender
3DデータはThingiverseのFlying Pegasus Unicornです
馬車の飾りは100円ショップで探します。
FullSizeRender
馬車の車は2リットルのペットボトルの上を切り取って、端切れの布をホットボンドで貼り付けました。
FullSizeRender
100円ショップで買った飾りと、3Dプリンターで印刷したユニコーンを取り付けて完成‼️
FullSizeRender
さー走らせよう!!
冒頭でご覧いただいた動画です。

かなり楽しいです
お昼くらいの太陽光が強い時間帯は、グングンとてもよく走ります。夕方の光だと弱いみたくて走りませんでした。とっても楽しいのでオススメの自由研究です。

今回使った激安ソーラーカーはこちら↓↓
送料無料ですが、届くまで2週間くらいかかってしまいます。すぐに欲しい場合には、送料はかかりますがPriority Lineなど違う発送方法を選ぶといいでしょう。
