かなり前に紹介した信号機の作り方を紹介します。
自動車用の信号が赤に変わると、カッコーという音と共に歩行者用の信号が青になります。
その後、歩行者信号が点滅して赤になり、自動車用の信号が青になる、というものです。

１、まずは、mbedねこちゃんの使い方のように、マイコンと、mbedねこちゃんを挿します。

２、抵抗を挿します。

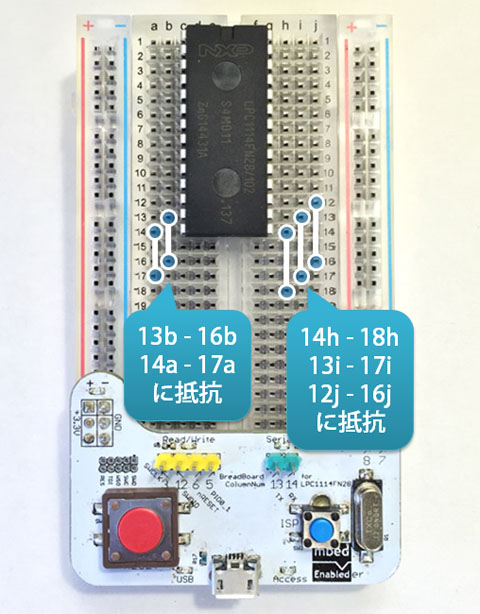

LEDが5つあるので、5か所取り付けます。

まずは抵抗の足を曲げまーす。

全部挿し終わるとこんな感じになります。

互いの抵抗の足が接触しないように気を付けてください。

２、LEDを配線する
次は、LEDにジャンパーワイヤーをつなぎましょう。
LEDには極性があって、長い足が＋、短い足がマイナスです。

赤っぽい色のジャンパーワイヤーを＋側(足が長い方)、黒や青っぽいジャンパーワイヤーをー側(足が短い方)にすると、次ブレッドボードに刺す時に極性を間違えにくくなりますよ。
赤いLEDを2個、黄色いLEDを1個、青いLEDを2個、作ってください。

5本つくります。

これらの＋側のピンを、抵抗のピンと同じ行に、マイコンの左側が青、赤、右側が青、黄、赤の順に挿します。

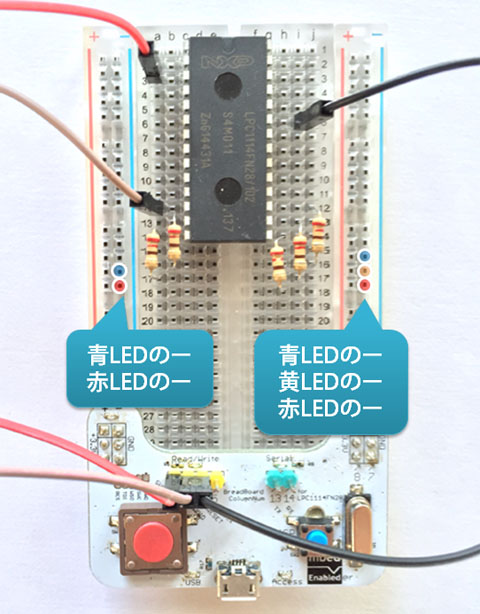

LEDのマイナス側は、近くの青いGNDラインに挿します。

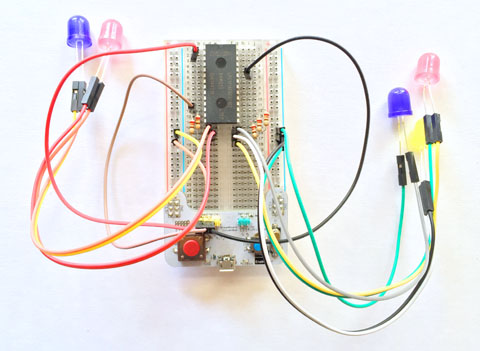

どちらも挿すとこんな感じです。

LEDがいっぱいですねぇ。

４、スピーカーをつなぎます

スピーカーにもLEDのように極性があります。裏側(ピンが立っている方)に＋、－が書いてあります。
このピンに、それぞれジャンパーワイヤー(ピン-ジャックのジャック側)を挿しておきます。

スピーカーの＋側を1の行のjに、－側のジャンパワイヤーを近くの青いGNDラインに挿します。

こんな感じになります。

あとは、マイコンに電源がつながっているか確認しましょう。

５、信号のプログラムを書き込む
プログラムはここからダウンロードできます。

「import this program」をクリックすると自分のところにダウンロードできます。

「compile」をクリックしてコンパイルし、ファイルがダウンロードできます。

mbedねこちゃんをUSBでパソコンと接続すると、USBメモリとして動作するので、
ダウンロードしたファイルをその中にコピーして、ねこちゃんの赤いおめめをプッシュすると....
信号のように動作しましたか？
LEDが光らなかったら、プラスとマイナスが反対ではないか確認してみてください。
USBメモリの中にFailといファイルがあったら、それはマイコンに正しくプログラムできていないので、マイコンと電源が正しくつながっているか確認してみてください。

あとは、好きな形に仕上げて自分だけの信号機を作りましょう。

2015年08月06日
信号機を押しボタン式に改造してみよう　を投稿しました。

作り方リンク

今回のプログラムは「マイコンで発明しよう実験セット」で実験することができます。
