こんにちはコハペペです。mbedマイコンがインターネットにつながったらいいなぁと思ってESP-WROOM-02を買ってみました。

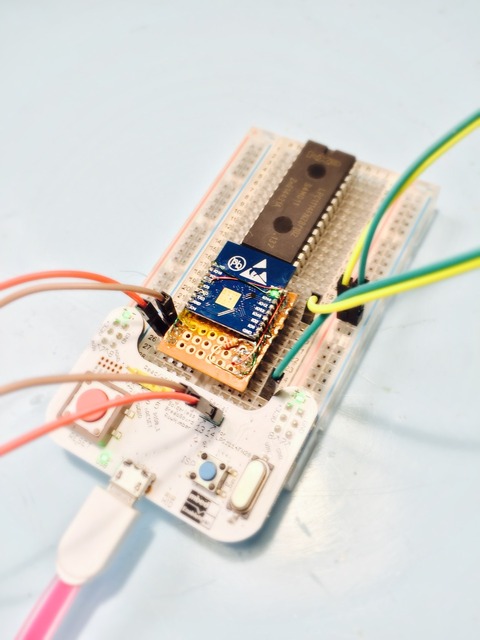

ブレッドボードに刺さるよう基板に半田付けして、

EN,RST,IO2,IO0は、10kΩでプルアップし

、IO15はプルダウンしておきました。

mbedねこちゃんはシリアル通信もできるので、ねこちゃん経由でPCからESP-WROOM-02と通信してみました。

まずは配線

ねこちゃんの13Txと書いてあるピンをESP-WROOM-02のTXDに、14RxをRXDにつなぎます。

ソフトの設定

ターミナルソフトで、mbedのシリアルポートを指定し、ビットレートを115200、改行コードの受信をCR+LF、送信をCR+LFに設定しておきます。

会話開始

ESP-WROOM-02に電源をつなぎます。すると意味不明な文字列が出力された後に、readyと表示されます。ちょっと感動です。

ATコマンドで家の無線LANにつないでみました。

おおおー繋がるじゃないですかぁ！！ルーターからIPをもらえてますね。

OKって言ってくれるのが嬉しいんですよ。OKですよ!!

一文字でも間違えるとERRORって言ってきます。大文字小文字を間違えてもダメ、打ち間違えてデリートもダメなんです。厳しいねESP-WROOM-02君は。なのでOKって言ってくれて嬉しいんです。
