こんにちはコハペペです。今回は電子ブックリーダーの制御信号をオシロスコープで見てみたいと思います。
本だなの画面からホーム画面へ遷移する時の波形を、ピン番号の小さい方から順番にオシロスコープで見てみます。

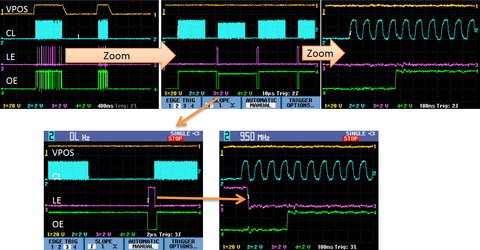

VPOS:+15V
CL:9.5MHzのクロックになっています。時間の長さから200+α回のパルスが出ていそうです。
LE:CLの終了後9us後にHになり1usでLになる。Lになる前に、1回だけCLがHになる。
OE:LEより0.4usくらい長い時間Lになる。CLが4回HになってからOEがHになる。
CLが9.5MHzと結構高速なんですね。OEはほぼHで、LEがHになるときのみLになるようです。

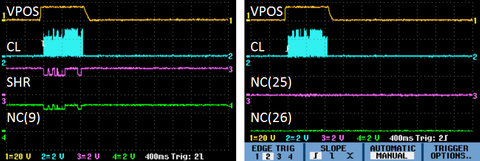

SHR:プルアップっぽいですね
NC(9番ピン)：プルアップっぽいですね
NC(25,26)：何もつながっていない感じです。

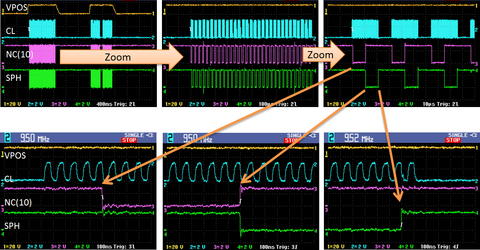

VPOS:+15V
CL:9.5MHz
NC(10):CLが5クロック後にLになり100クロックくらいでH。
SPH:NC(10)がHになった瞬間にL。200クロックくらいでHになり1CL。
どういうわけか、クロックの前半はNC(10)、後半はSPHがLになっています。
LEの時と同じように、CLが何クロックか必要そうですね。

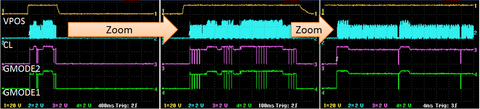

VPOS:+15V
CL:9.5MHz
GMODE2:20msくらいごとにLになる。約30usで1ラインなので600ラインで20mなのかなぁ
GMODE1:GMODE2と同じ波形
GMODEの1周期分(20ms)で1画面を描き終っているはずなのですが、800ms間GMODEが動いているので40回程度1画面を書き直しているみたいです。消去と階調表現のためなんでしょうかね。

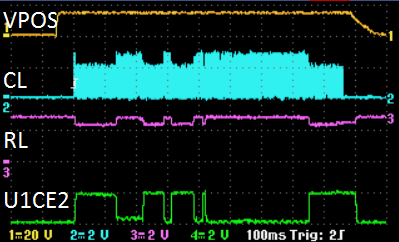

VPOS:+15V
CL:9.5MHz
RL:プルアップですね
U1CE2:基本Lなのですが、画面の模様によってHにもなるようです
U1CE1は常にLでした。

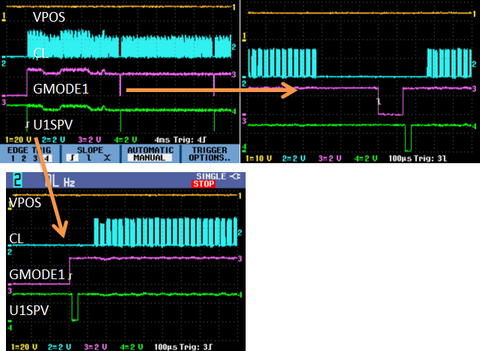

VPOS:+15V
CL:9.5MHz
GMODE1:1画面分描画後330us経ってからLになり、140us後Hに戻る
U1SPV:GMODEがHの後、40us程度Lになる

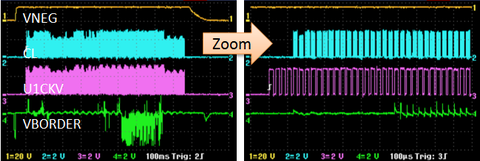

VPOS:+15V
CL:9.5MHz
U1CKV:1ラインごとにLになっています
VBORDER:常に0Vだと思たら描画する絵によって電圧が変動するみたいです。階調表現のためなのでしょうか。

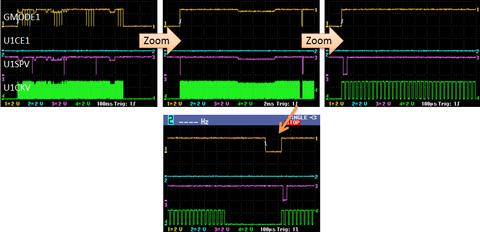

他、U2CE2,U2CE1はプルアップっぽく、U1SPVとU2SPVは同じ波形、U1CKVとU2CKVも同じ波形でした。
ゲートドライバ関連の波形をまとめると

GMODE1,2:描画開始にH、一画面描画したらL
U1CE1:常にL
U1SPV,U2SPV:GMODEがHになった直後L
U1CKV,U2CKV:たぶん1ラインごとにL

んんん...書いていて何だかよくわからなくなってしまったぞ。
ここで、いったん休もう。
