電子ペーパーにbmpが表示できました

スポンサーリンク

SDカード内のBMPファイルの画像をそのまま電子ペーパーに出力できるようになりました。

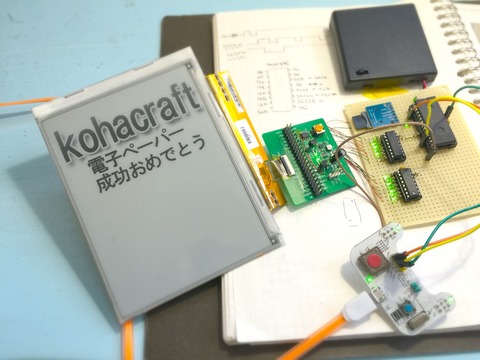

子供がおめでとうのBMPを作ってくれました。

画面の半分だけでなく全体に表示ができました。

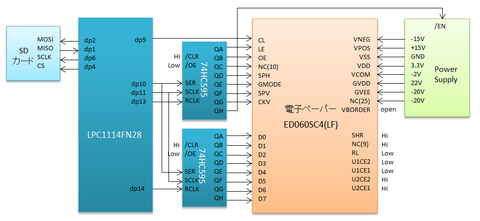

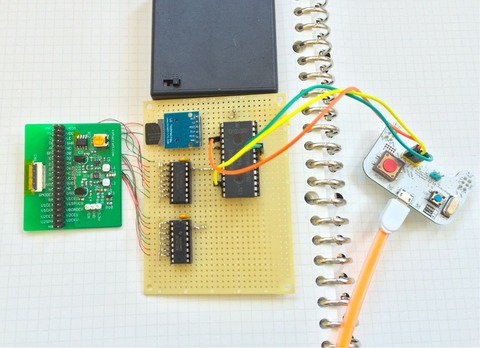

回路はこんな感じです。
einkblockfigure2
VBORDERはGNDにつなぐと電子ペーパーの周辺が黒く縁取りになってしまうのでオープンにしました。

mbedのプログラムはこちらからインポートできます。

SDカードには横800ドット縦600ドットのフルカラーのbmpファイルを01.bmpという名前で入れておいてください。
画像データを適当に2値化して表示します。

次は天気予報を表示できるようにしたいなぁ。
2016.2.18
天気予報が表示できました

2016.4.13
電源回路や制御回路を基板化して作りやすくしてみました。

2016.4.22追加

電子ペーパーの実験セットができました!こちらよりご購入いただけます。作り方はこちら。簡単に作れますよ。
