ファミコン吸い出し機のkazzoを作っています

2018.04.13
スポンサーリンク

IMG_5864

Raspberry piのエミュレータで、ファミコンを遊びたくて、ROMイメージの吸い出し機kazzoを作っています。
ファミコンのエミュレータはいろいろあって、ネットからダウンロードできるのですが、ゲームのデータは自分のカセットから吸い出て、エミュレータで実行して遊ぶことになります。ファミコンカセットからデータを吸い出す方法もいくつかあって、アマゾンで売っているのを使ってもいいですし、
GAMEBANK-web.comオリジナル「New FCダンパー」 / ファミコン New FC Dumper レトロゲーム 吸い出しツール [1840]
created by Rinker
ゲームバンクウェブドットコム(Gamebank-web.com)
オープンなハードウェアのkazzoというのがあるので、それを自作する方法もあります。kazzoはカセットの開発を目的に作られたハードで、吸い出しだけでなく、自分で作ったプログラムをカセットを書き込むこともできます。今回は、このkazzoを作ってみます。kazzoへのリンクが貼れないので、詳しくは検索で調べてください。
kazzoの回路はとてもシンプルなのですが、アドレスバスやデータバスなど複数のバスがあって、配線が面倒なのでKiCadで基板を設計してseeed Studioに発注しました。
KiCadは以前秋葉原のセミナーで使い方を教わったおかげで、かなり使えるようになりました。
トラ技にも特集されたので、これらの書籍もとても参考になります。

トランジスタ技術 2017年 10月号
created by Rinker

トランジスタ技術2016年7月号
created by Rinker

発注して約10日で基板が届きました。
IMG_5860
ファミコンの本体の色が白と赤なので、赤い基板に白いシルクにしてみました。
まずは表面実装の部品をリフローでつけます。いつもはホットプレートでリフローしますが、
部品が2つだけなので、ちがう方法を試してみました。パッドに半田ペーストを塗って部品を置き、基板の下からヒートガンで加熱します。
DigHealth ヒートガン ホットガン 超強力1800Wホットエアガン 熱処理風量2モード 無段階調温可能 アタッチメント付 4種類ノズル 1本三角スクレーパー
created by Rinker
DigHealth
使ったのはこれです。部品の下を弱で1分ほど温めると半田ペーストが溶けてリフローできました。これは手軽でいいですね。

IMG_5861

ピッチが狭くて半田付けが大変なマイクロUSBコネクターが簡単に付きました。
あとはDIPの部品を手半田していきます。
IMG_5862

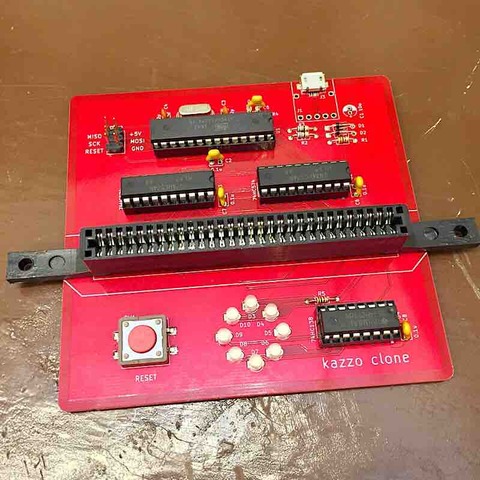

最初なのでICやマイコンはソケットにしました。ICとマイコンをソケットに刺せば完成です。

IMG_5863

USBをつなぐとLEDが光ります。
IMG_5859
もとのkazzoの回路を改造して、カセットからデータを吸い出しているときに、このLEDの光がクルクル回るようにしてみました。
カセットを刺すとこんな感じ。

IMG_5864

次はパソコン側のセットアップです。うまく動作してくれると嬉しいんですが、どうでしょうか...
つづき
