コンセントにスイッチを追加しました

スポンサーリンク

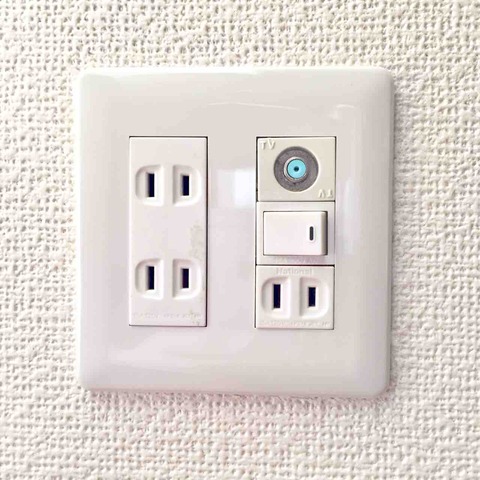

FullSizeRender

普段ACアダプタが刺さっているコンセントに、電気が不要な時は電気を切れるよう、スイッチを追加しました。
FullSizeRender

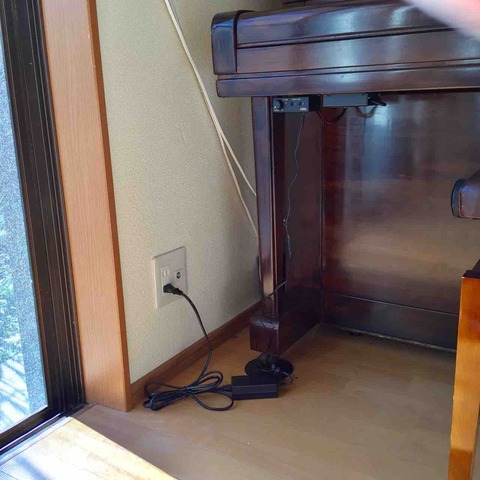

このコンセント、普段はピアノのサイレント機能のためのACアダプタが刺さっています。サイレントでピアノを弾く時以外、ACアダプタの待機電力が無駄だなぁと思っていました。プラグをコンセントから抜けばいいのですが、面倒なので刺しっぱなしになっています。
そこで、コンセントの電気をON,OFFできるように、スイッチを追加することにしました。



FullSizeRender
このコンセント、左側がコンセント、右側がテレビのアンテナになっています。このテレビのアンテナの下に、スイッチとそれにつながるコンセントを追加しようと思います。



配線
コンセント

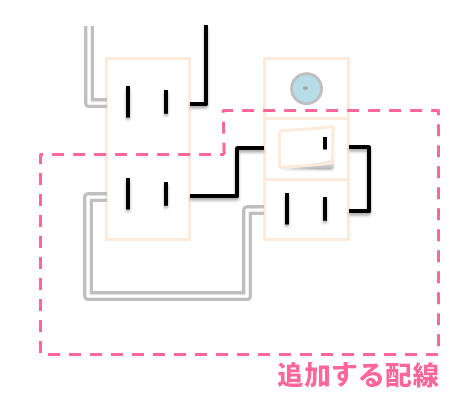

追加する配線はこのようになります。左のコンセントから電気をもらい、スイッチを経由してコンセントにつながります。



FullSizeRender

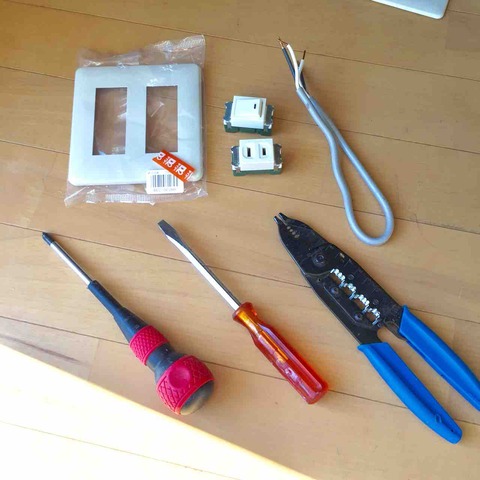

早速、追加のスイッチとコンセント、コンセントのプレートをホームセンターで購入しました。VVFケーブルは電気工事士の実技試験の練習用に使った物を再利用します。VVF用のワイヤストリッパがあると、ケーブルの加工がとっても便利です。なくてもペンチでなんとかなります。
作業開始
FullSizeRender
コンセントのプレートを外して、中のプレートのネジを外して取り出します。



FullSizeRender
アンテナの端子を一番上に移動し、真ん中にスイッチ、下にコンセントを追加します。



FullSizeRender
スイッチとコンセントを配線します。この配線を、左側のコンセントに接続すれば配線完了。



戻そうと思ったら入らなかった
FullSizeRender
配線が終わったので、壁の中に戻そうと思ったら、一番上のアンテナの線が壁に当たり、中に入りませんでした。テレビはハードオフに売ってしまい、うちにはもう無いので、アンテナの線は外すことにしました。
 関連記事

FullSizeRender

アンテナ線を外すことで、コンセントが壁の中に収まりました。テレビのコネクタは外してしまうと、そこが穴になってしまうので、そのまま残しました。

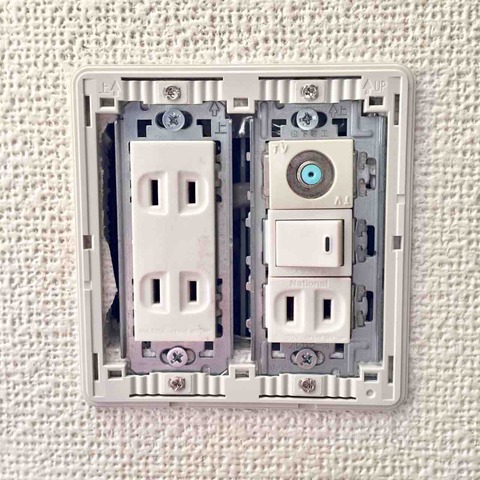

FullSizeRender
プレートを取り付ければ工事完了。



ACアダプタ用のスイッチ追加完了
FullSizeRender
コンセントにスイッチが付いているという、珍しいコンセントの出来上がりです。



FullSizeRender
サイレントピアノを弾く時には、コンセントのスイッチをONします。弾き終わったらこのスイッチを切ります。ACアダプタのプラグを抜か
なくても良くなりました。
これで、待機電力を気にしなくて済みます。プラグを抜くよりも、断然手軽ですよ。

注意 これらの作業には電気工事士の資格が必要です。実用的なので、とっておくと楽しいですよ。

おまけ
FullSizeRender

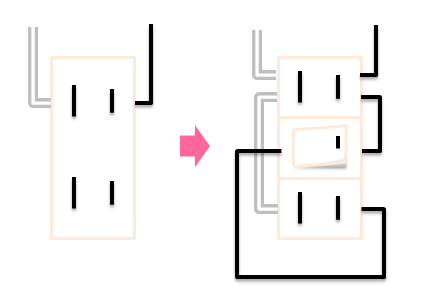

普通の二口のコンセントに、スイッチを追加する場合の配線はこうなります。



コンセント2
二口のコンセントは一体になっているので、スイッチ付きのコンセントにする時には、コンセントを2つ買う必要があります。
