5M160より小規模の5M80と5M40を使ったMAX V CPLD評価ボードができました!!

スポンサーリンク

5M160 CPLDをターゲットにプログラムを書いたところ、最終的に小さい回路規模で済んでしまうことがあります。この場合、より回路規模の小さい5M80(5M160の半分)や5M40(5M160の1/4)に交換することで、部品のコストを下げることができます。

今回は、以前作った5M160の評価ボードに、5M80と5M40を載せて、より回路規模の小さいCPLD評価ボードを作ってみたいと思います。

ちなみに、以前作った5M160の評価ボードについては、こちらに詳しく書いてあります。

スポンサーリンク

はんだを印刷

基板の周辺に、同じ厚みの基板を配置します。これは、基板にステンシルを載せたときに、ステンシルが平らになるようにするためです。

ステンシルの奥に、はんだペーストを載せます。

はんだペーストは、常温で保存できる「CHIPQUIK TS391LT50」です。使いたいときにすぐ使えてとても便利です。

クレジットカードなどのカードを使って、はんだペーストを手前にスライドさせながら、基板にはんだペーストを印刷します。

0.4mmピッチの細いパッドにも、きれいにはんだペーストが載っています。「CHIPQUIK TS391LT50」は、ステンシルからの抜けがよく、粒度も細かいために、こういった狭ピッチのパッドにもきれいに印刷できます。

スポンサーリンク

部品を実装

電動バキュームピック HAKKO 394で部品を載せていきます。

電動バキュームピックを使ってしまうと、便利すぎてピンセットには戻れません。

片方の基板には5M80を、もう片方の基板には5M40を載せました。ピンコンパチなので、5M160と同じ基板が使えます。

スポンサーリンク

リフロー

テスコムのコンベクションオーブンでリフローします。120度3分、140度1分、160度1分と変えていくと、低温鉛フリーハンだに適した温度プロファイルでリフローできます。

テスコム 低温コンベクションオーブン コンフォートベージュ トースター 4枚 TSF601-C【取寄せ 納期メーカー確認】

リフローできました。デジタル顕微鏡でCPLDのリードを見てみましょう。

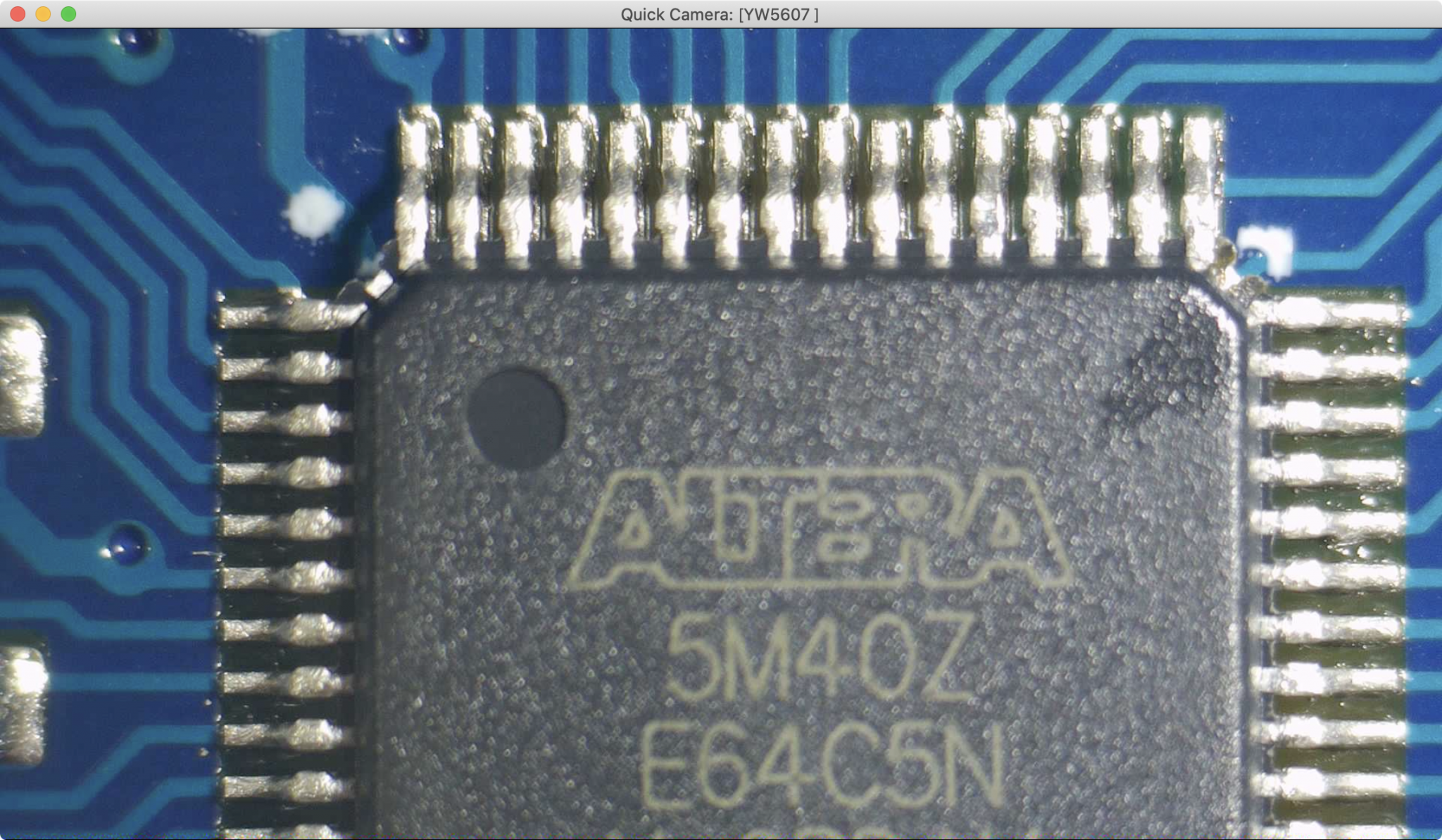

はんだボールはほとんどなく、とてもきれいにリフローされています。

基板のチェックに使っている、デジタル顕微鏡の詳細はこちらです。

HDMI出力がメインの出力方法ですが、USB出力もついています。USBを使うと、パソコンからはUSBカメラとして認識されるので、普通のパソコンでも、MacBookでも表示することができます。

スポンサーリンク

評価ボード完成

JTAGコネクタを取り付けて、評価ボード完成です。これで、5M80と5M40の実験ができます。

スポンサーリンク

テストプログラムを実行してみる

ピンから入ったノイズ信号をカウントして、4つのLEDを往復するような光をプログラムしてみます。評価ボードにはクロック発生器が無いので、ピンに混入するノイズをクロック源にしようと思います。入力ピンはシュミットトリガがいいようです。

JTAGでつなぐと、5M40と正常にCPLDが認識されました。ここにプログラムを書き込んでみます。

入力ピンにジャンパーワイヤーをつなぐと、LEDが光りました!

5M40も5M80もどちらも正常に動作しました。

しかしながら、5M40って回路規模がとても小さいですね。このプログラムだけで30%くらい消費してしまっています。簡単な回路か、相当プログラムを工夫する必要がありますね。
