基板が完成したので、目覚まし時計を改造して基板を内蔵できるようにしていきたいと思います。

本記事では、こちら👇👇の商品の作り方をご紹介しています。
VFDClockKit
スポンサーリンク

必要な工具

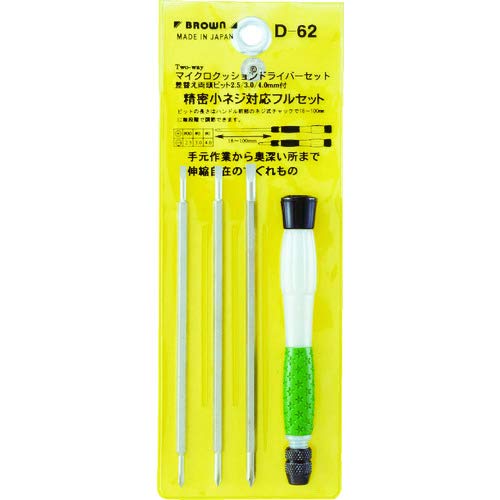

●細いプラスドライバー

●ラジオペンチ

●強力ニッパー

●瞬間接着剤
(100均の物だと弱かったり白くなったりすぐに固まって使えなくなったりしますが、この瞬間接着剤は強力で中が固まらないので長く使えます)

●強力両面テープ(100均のでもOK)

●カッター

●定規(30cm以上)

●目打ち

スポンサーリンク

目覚まし時計を分解

分解

まずは、目覚まし時計の裏蓋の3カ所のネジを外して、裏蓋を外します。

ベルを叩くハンマーの部品の根本にある、ピンを抜きます。また、モーターを固定しているネジを外します。

ベルを叩くハンマーの部品を取り外します。また、モータを取り外します。

ベルについているネジをラジオペンチで緩めて外し、ベルを取り外します。

ベルのついていた棒と、足をラジオペンチで緩めて取り外します。

中の時計のユニットを引き抜いて取り外します。また、透明なプラスチックの丸い部品も抜き取ります。

スポンサーリンク

時計の改造

ベルを叩くハンマーの部品の改造

ベルを叩く部品を再利用します。

ネジを外して分解します。

ハンマーの棒の部分がなるべく長くなるように、強力ニッパーで切断します。

ハンマーの部分から12mmの長さで、ラジオペンチを使って折り曲げます。

瞬間接着剤で固定します。

こんな感じになります。

リップルボードを貼る

フリップボードを29.3cmの長さでカットし、長い方を使います。短い方もこの後利用するので、とっておいてください。

目覚まし時計の内側にリップルボードを貼り付けます。

これは、時計内部を黒くして見た目をよくするためと、時計の基板を保持する目的があります。

フリップボードの平らな面の両端に両面テープを貼り付けます。

時計の右上か左上が継ぎ目になるように、時計の内側にフリップボードを入れます。

ガラスをフリップボードで押さえつけるよう、一番下に貼り付けます。

脚やベルを取り付ける

脚を取り付けます。キリで中を開けて...

脚や、ベルを取り付けて元に戻します。ネジが緩みやすいので、ラジオペンチを使ってしっかりをネジを締めてください。

目覚まし時計の改造が完了しました。

裏蓋の改造

裏蓋にある突起をペンチで切り取ります。

元もと開いている時刻合わせなどのつまみがあった大きな穴を塞ぎます。

ねじ穴の周りに両面テープを貼り付けます。

先ほど使ったリップルボードの切れ端を、裏に貼り付けます。

大きな穴が塞がって、見た目がよくなりました。

スポンサーリンク

目覚まし時計の改造完了!

以上で、目覚まし時計の改造は完了です。

次は、目覚まし時計の中に基板を入れて完成させます。

目覚まし時計風VFD時計キットの作り方-3/3組み立て
基板のはんだ付けと時計の改造ができたので、組み立てていきましょう。 本記事では、こちら👇👇の商品の作り方をご紹...
本記事では、こちら👇👇の商品の作り方をご紹介しています。
VFDClockKit
スポンサーリンク

作り方目次

  1. 部品のはんだ付け
  2. 時計の改造(現在このページです)
  3. 組み立て
