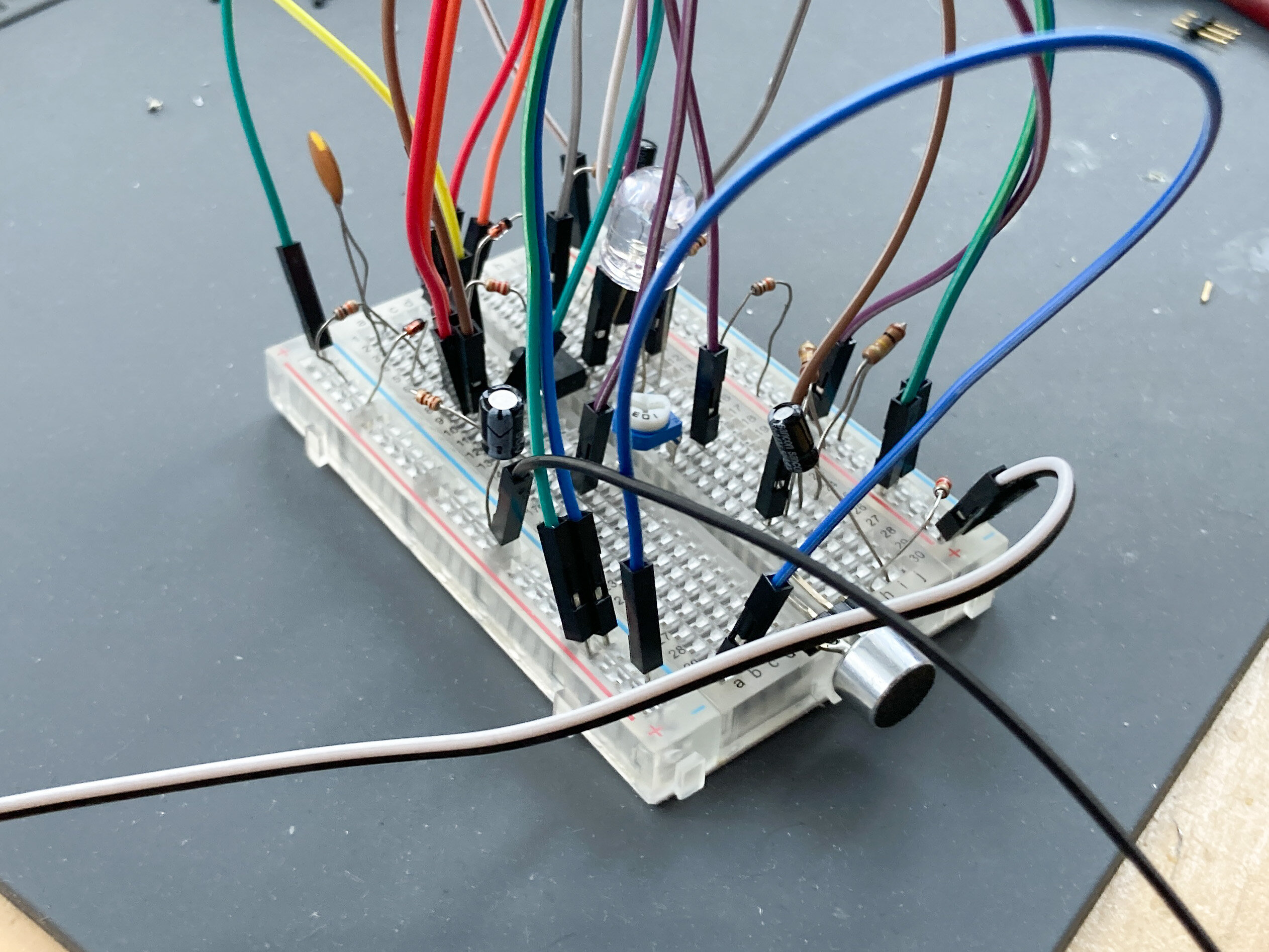

拍手など大きな音に反応してLEDが光る回路を作ってみました。
回路図
LM358の単電源アンプを1つだけ使います。電源は５Vです。
- マイクからの信号波形は、2つの100kの抵抗で電源電圧の中間電位に固定されます。
- 非反転増幅回路で220倍に増幅します。
- コンデンサとダイオードによるダイオードクランプ回路によって、マイナスの信号がプラスの成分に電圧が持ち上がります
- ダイオードとコンデンサによる平滑化によってエンベロープを抽出します
- コンパレータによって、ある電圧以上の波形を検出します
- LEDを光らせます(LEDの向きが逆だったので修正しました)
動作
拍手に合わせてLEDが光っています。
オシロスコープにも一定のONの波形が表示されています。
拍手検出マイクアンプ回路ができました。
