DFPlayer Miniとmbed LPC1114でプラレール用の発車メロディ&アナウンスを作ってみました

スポンサーリンク

DFPlayer Miniとmbed LPC1114を使って、駅の発車ベルを作ってみました。MP3が再生できるDFPlayer Miniについては前回の記事をご覧になってください。

先に、完成した物をお見せします。

スイッチを押すと、発車メロディが流れます。スイッチを離すと「ドアが閉まります」と駅のアナウンスが流れます。車掌さんになった気分になれちゃいます。

スポンサーリンク

発車ベルとアナウンス

発車ベルや駅のアナウンスの音声は、CDが発売されていたのでこれらを利用しました。

こちら、JR東日本の発車メロディのCDです。

JR東日本以外にも、各社の発車メロディのCDが販売されています。聞いたことのあるメロディがいっぱいでした。ステレオのクリアな音声で聞けたのでちょっと感動しました。でも、せかされている感じがして、長く聞いてるとちょっと疲れますね。

こちらが、JR東日本の山手線の車内と駅の自動放送のアナウンスのCDです。

電車内や駅でよく聞く音声です。クリアな音声で聞けたのでちょっと嬉しかったです。

これらのCDから、お好きな発車メロディをMP3にして、0001.mp3というファイルにします。また、お好きな発車の際のアナウンスもMP3にして、0002.mp3というファイルにします。

マイクロSDカードにMP3というフォルダを作り、2つのmp3ファイルをフォルダの中にコピーします。フォルダの名前はアルファベットの大文字で「MP3」です。

マイクロSDカードを、DFPlayerに差し込んでおきます。

スポンサーリンク

回路

回路や配線方法は前回と同じです。LED動作確認用なので、無くてもいいです。

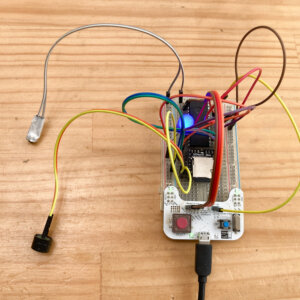

配線が終わると、こんな感じになります。

スポンサーリンク

プログラム

mbedのプログラムがこちらです。

#include "mbed.h"
#include "DFPlayerMini.h"

DigitalOut myled(LED1); //LED
DigitalIn sw(dp1);  //再生ボタン

DFPlayerMini mp3(dp16, dp15);
DigitalIn busy(dp17);   //DFPlayerMiniのBUSYと接続する

int main() {
    mp3.mp3_set_volume(30); //再生音量を設定する30が最大

    int old_sw = sw;
    while(1)
    {
        //スイッチが押されたら再生開始
        if( old_sw == 0 && sw == 1 )
        {
            myled = 1;  //LED点灯
            mp3.mp3_stop(); //現在再生されている音声を停止
            wait(0.1);
            mp3.mp3_single_play(0001);  //0001.mp3(発車メロディ)をループ再生
            wait(0.1);
            old_sw = 1;    //スイッチの状態を保存
        }

        //スイッチが離されたら音を止めて次の音を再生
        if( old_sw == 1 && sw == 0 )
        {
            mp3.mp3_stop(); //現在再生されている音声を停止
            wait(0.1);
            mp3.mp3_play(0002); //0002.mp3(アナウンス)を再生
            wait(0.1);
            old_sw = 0;    //スイッチの状態を保存
        }

        //LEDを点滅させる
        myled = !myled;
        wait(0.2);
    }
}

DFPlayerのライブラリを使っているので、プログラムはこちらからインポートしてお使いください。

kc_sta-announce - DFPlayerを使って駅の発車ベルとアナウンスをするプログラムです。 | Mbed
DFPlayerを使って駅の発車ベルとアナウンスをするプログラムです。

コンパイルをして、ダウンロードされたファイルを、mbedドライブにドラッグアンドドロップしてください。これで、マイコンにプログラムが書き込まれました。

mbedねこちゃんの赤いおめめ(リセットボタン)を押します。

スポンサーリンク

完成!

駅の発車ベルができました!

プラレールがmbedで、もっと楽しくなりますね。

発車ベルやアナウンスがお好きな方は、SUPER BELL”Zさんの音楽なんかも、楽しめるかもしれません。


電車の車内や駅のアナウンスをアレンジして歌にしています。初めて聴いた時は衝撃的でした。かなり面白いです。
