人感センサSR602と太陽電池、スーパーキャパシタで半永久人感センサライトを作ってみました

2021.10.05

スポンサーリンク

以前買ってみた人感センサSR602と太陽電池を使って人感センサライトを作ってみました。

省電力の人感センサについてはこちらの記事をご覧ください。

小型の人感センサ(焦電センサ,PIRセンサ)を試してみました

Amzonで、小型の人感センサを見つけたので、買って試してみました。 SR602 SR602...

スポンサーリンク

目次

回路
ブレッドボードに組み立て
一体化
階段に設置

回路

回路はシンプルです。太陽電池のエネルギーをスーパーキャパシタに充電します。充電されたエネルギーをDCDCコンバーターを使って9Vに昇圧しLEDを点灯させます。

DCDCコンバーターのEnableピンに、人感センサの出力を接続することで、人感センサが反応した時だけDCDCコンバータが動作しLEDが点灯します。

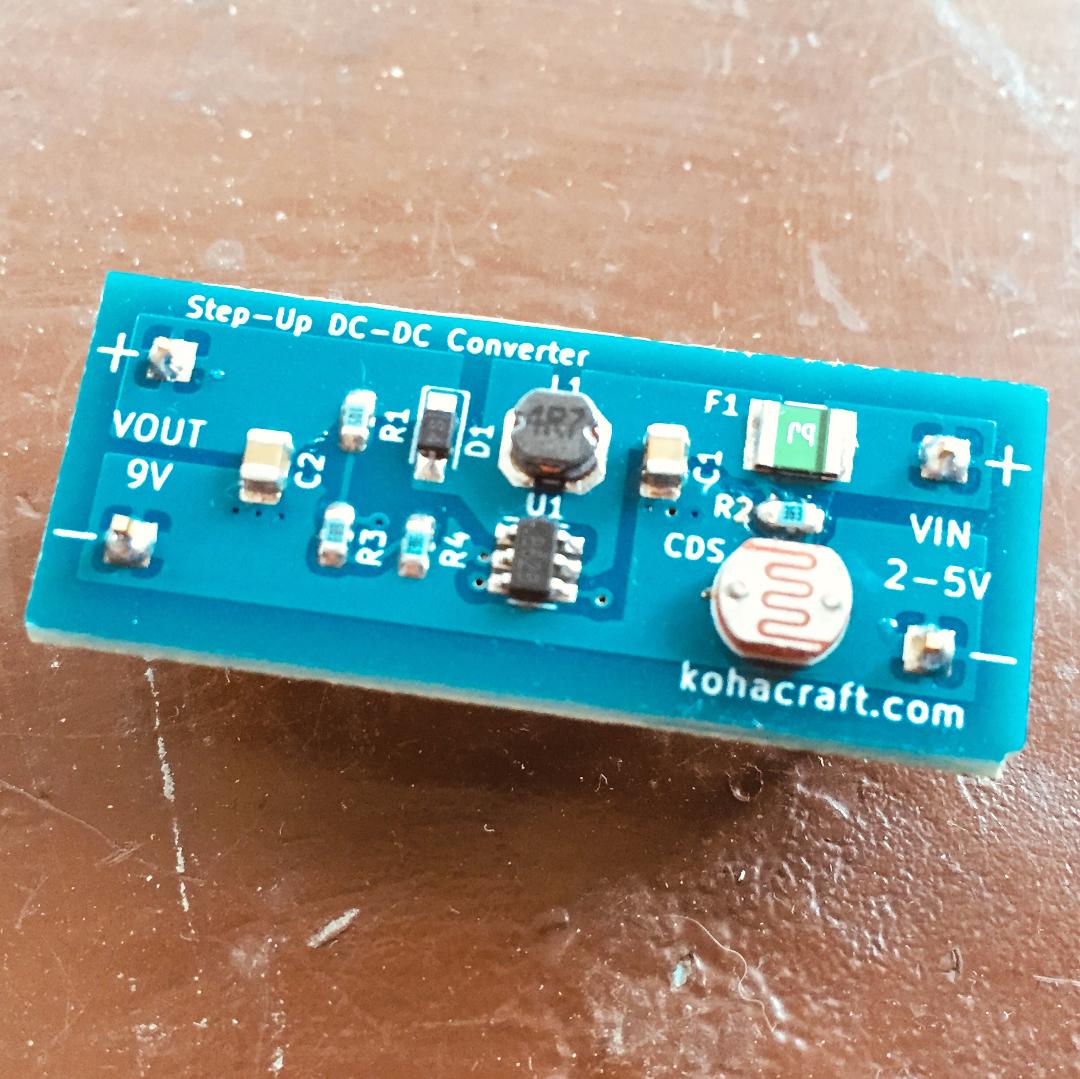

DCDCコンバータは、光センサー付きのDCDCコンバータの光センサを取り外して利用しました。

kohacraftのshop

光センサー付きDCDCコンバータ 800円(税込) 「はじめての太陽電池実験セットナイトライトをつくろう」セットに入っているセンサー付きDCDCコンバータです。暗くなるとDCDCコンバータが動作を開始し、9Vを出力します。 DCDCコンバーターの動作電圧は約2Vなので、その電圧までバッテリが低下するまで9Vが得られま...

HiLetgo 3個セットミニSR602モーションセンサー検出器モジュール焦電式赤外線感覚スイッチArduino PI向け高感度

created by Rinker

HiLetgo

スポンサーリンク

ブレッドボードに組み立て

ブレッドボードに組み立てました。

センサの近くで手を動かすと反応してLEDが点灯します。

スポンサーリンク

一体化

太陽電池に、センサやLEDを取り付けました。

背面にはブレッドボードを貼り付けてあります。

スポンサーリンク

階段に設置

階段の踊り場に設置してみました。人が近づくとLEDが光ります。踊り場はちょっと暗いですが、太陽電池が少しずつ発電しているようです。

太陽電池で、半永久的に動作する人感センサライトができました。
