暗くなったら自動で点灯する太陽電池ナイトライトDCDCを改良しています

スポンサーリンク

太陽電池で充電して暗くなったらLEDが点灯する実験キットを販売していましたが、リニューアルすることにしました。

スポンサーリンク

太陽電池実験セット

はじめての太陽電池実験セット
太陽電池で遊ぼう。昼間充電して暗くなったら光るライトが作れちゃいます。プラモデル感覚で簡単に組み立て遊べます。対象年齢9歳以上。わからないことはメールでしっかりサポート。絶対完成できます。

この実験セットでは、太陽電池で発電した電気でLEDを光らせたり、発電した電気を充電電池に貯めて、暗くなったらLEDが光るという太陽電池の実験ができます。

いくつかの実験ができるのですが、最終的には充電電池が減ってもLEDの明るさが変わらないように、明るさセンサを搭載した昇圧型のDCDCコンバータを使って、暗くなったら自動でLEDを光らせることができます。

今回は、この明るさセンサを変更したいと思います。

スポンサーリンク

明るさセンサ

昇圧型のDCDCコンバータには、CdSという光センサを使っていました。上の写真のクネクネした模様のある茶色の部品です。CdSは明るさによって抵抗値が変わる部品です。安価で人の目の明るさの感じ方に近い反応をするため、とても良く使われています。

CdSの使い方はこちらの記事に詳しく書いてあります。

CdSはリードタイプの部品しかなく、DCDCコンバータを作る時に手ではんだ付けしないといけません。そこで、表面実装部品のある半導体式の明るさセンサ(Ambient Light Sensor)に置き換えたいと思います。

スポンサーリンク

半導体式の明るさセンサ

こちらのLEDのような形状の部品が、半導体式の明るさセンサです。この写真はDIP型の部品ですが、表面実装用の部品もあります。

仕組み

仕組みは単純です。

トランジスタのベースに、とても小さな太陽電池がくっついている仕組みになっています。この太陽電池はとても小さいために弱い電気しか発生しません。トランジスタによって、その電流を増幅し扱いやすい電流変化に変換してくれます。一般的にフォトトランジスタと呼ばれている部品です。

感度特性

CdS HumanEyes Phototoransistor sensitivity

CdSが明るさセンサによく使われている理由の一つに、人の目の光の感じ方と、センサの明るさの感じ方がとても似ているからです。上のグラフは、光の波長(色)に対して、どれだけ反応するかのグラフです。CdSは可視光にのみ感度があり、人の目とほぼ同じ曲線をしています。

これに対し、フォトトランジスタは、可視光よりも赤外線に感度があります。このため、人の目とは明るさの感じ方が変わってしまいます。

フィルターを付ける

フォトトランジスタのセンサーを、色のついたフィルターでコーティイングして、人の目の特性に合わせた商品が照度センサーです。

このように、だいぶ人の目の特性に近づきました。

使い方

照度センサの使い方は、CdSと全く同じです。CdSと照度センサを交換するだけです。ただ、照度センサはCdSに比べインピーダンスが高いため、直列に取り付ける抵抗値は、CdSの回路に比べ数倍から10倍程度大きくなる場合があります。

スポンサーリンク

照度センサに交換

ナイトライトDCDCのCdSを照度センサに交換します。

1608サイズのこの照度センサに交換します。

直列につながった抵抗は、いろいろ実験したところ、これまでの10倍必要でした。

スポンサーリンク

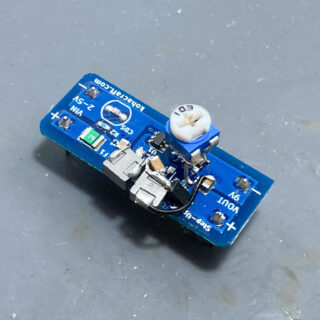

半導体式の明るさセンサになりました

CdS同様、暗くなったら勝手にDCDCコンバータが起動して、LEDが光ようになりました。

次回はDCDCコンバータを改良します。
