描いた絵が光る、とっても素敵な装置が完成しました。
前回の記事はこちらです。
PCBWayから基板が届く
先週PCBWayに注文していた基板が届きました。
シルク印刷が綺麗です。製造管理番号を印刷しないというオプションを設定していたので、どこにも製造管理番号がありません。
全ての部材が揃ったので、早速組み立てたいと思います。
はんだ付け
基板にケーブルをはんだ付けします。
LEDをはんだ付けします。
フロントパネルにスイッチを差し込みます。穴のサイズがぴったりです。
スイッチに抵抗をはんだ付けします。
はんだ付けが完了しました！
ケースの組み立て
それぞれのボードの凸凹した部分を、ブロックを組み立てるように組み合わせて、ケースにしていきます。
ケースの中に基板を入れて、裏側の板をはめ込みます。
あとは天板を上からはめ込んで...
ケースの完成です。
スイッチを入れると、箱の中のLEDの色が様々に変化しています。
絵を描いてみる

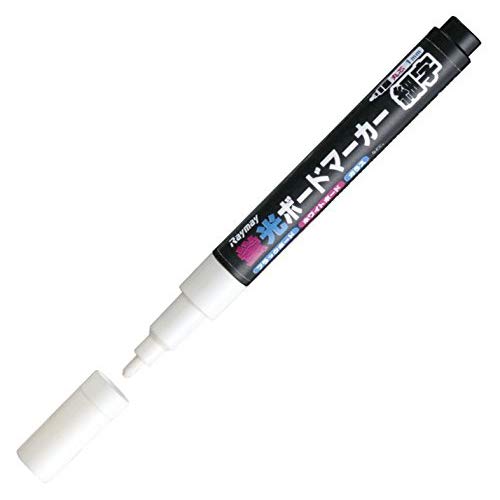

アクリル板にボードマーカーで絵を描きます。
このボードマーカーで描けは、ティッシュで拭くと消せるので何度でも楽しめます。
光らせてみよう！
それではご覧ください。光るお絵かきボードの点灯です！
綺麗ですね。
ノーマルモードは、電球色で光ります。
パーティーモードにすると、色がいろいろ変わります。
もっと絵を描いてもらう
違う絵も描いてもらいました。
人それぞれ個性があってとても楽しいですね。
素敵な光るお絵かきボードができました
とても綺麗な光るお絵かきボードが完成しました。
クリスマスプレゼントも企画中です。お楽しみに。
