GM7150BC SDTVデコーダ基板を組み立てました

スポンサーリンク

JLCPCBから届いたGM7150BCデコーダ基板を組み立てたいと思います。

スポンサーリンク

DA基板から部品を実装

はんだペーストの印刷

GM7150BCの載ったデコード基板と、デコードされたデータをDAしてモニタに出力する基板の2つを作ってもらいましたが、まずは実装が簡単なDA基板から実装していきます。

ダンボールの上に基板を置きます。

ステンシルを乗せて、ピンを刺して基板とステンシルの位置合わせをします。ステンシルの奥側にはんだペーストを載せます。はんだペーストは、オーブンでも簡単に溶ける低融点の鉛フリーはんだを使っています。

金属のヘラの部分が適度にしなる、フレキシブルパテを使って、はんだペーストを手前に引き寄せながら、印刷していきます。

ピンを使って位置合わせをしているので、正確な場所にはんだペーストが印刷できます。

部品の実装

表面実装部品は、掃除機のように部品を吸いつけられる、バキュームピックアップツール HAKKO394を使います。

テープから直接部品をピックアップして、

実装場所に取り付けます。

テープに入った部品の向きと、実装する基板の向きを合わせておくと、とても速く実装できます。上の抵抗は全て同じ値で同じ向きなので、テープから部品をピックアップ、実装場所に下ろすを繰り返すだけで、あっという間に実装できてしまいました。

HAKKO394を使うと、極性のある部品の場合は特に便利です。極性のある部品は、全て同じ向きにテープの中に入っています。テープから直接ピックアップすることで、1番ピンが必ず同じ向き吸着されるので、毎回向きを揃える必要がなくなります。

基板の向きを合わせておくことで、ピックアップした向きで部品を基板に実装できます。

ノズルを交換すれば、大きな部品も吸着できます。

部品点数が少ないこともあり、あっという間に実装が完了しました。

スポンサーリンク

GM7150BCデコーダ基板に実装

はんだペーストの印刷

続いてメインのGM7150BCデコーダ基板に部品を実装していきます。まずははんだペーストを印刷します。

ステンシルを載せて、画鋲で基板とステンシルの位置合わせをします。

パテナイフではんだを印刷します。

私が使っている、「極東 フレキシブルパテ」は先端の工作精度が非常に高く、平坦にできているので、印刷時にステンシルにはんだペーストが残りません。はんだペーストを均一に印刷することができます。

とても狭いピッチの部品でも、正確にはんだペーストを印刷することができます。

吸着ピンセット HAKKO394で部品を実装していきます。ノズルには純正ではなく、これを使っています。

バキュームピック用ノズル3種類セット | kohacraftのshop
電動バキュームピックHAKKO394の純正よりも使いやすいノズルのセットです

純正よりもパイプの直径が少し太いため吸着性がよく、長さも短いので位置決めがしやすいです。

テープに入っている部品の向きと、基板の向きとを合わせておくことで、スムーズに実装ができます。

ノズルを変えて、QFPも吸着できます。

QFPのGM7150BCデコーダICを載せて実装完了です。

電動バキュームピックアップツールを使うことで、ピンセットに比べて遥かに簡単に、かつスピーディに実装することができます。

スポンサーリンク

リフロー

熱風が庫内を循環する、テスコムのコンベクションオーブンでリフローします。

このコンベクションオーブンは途中で設定温度を変更できます。オーブンの中に熱電対温度計を入れておいて、はんだペーストの温度プロファイルに沿って温度を調節していきます。

90度でプリヒートをしてから、設定温度を140度にします。低融点鉛フリーはんだペーストを使っているので、130度を超えたあたりから、灰色のはんだペーストが溶けて銀色に変わっていきます。

140度を超えたら、165度まで温度を上げます。

165度に達したらリフロー完了です。扇風機で冷却します。

冷めるのを待ちます。

狭いピッチのICですが、とても綺麗に実装できました。

スポンサーリンク

DIP部品のはんだ付け

捨て基板を外して、はんだ付けの準備をします。

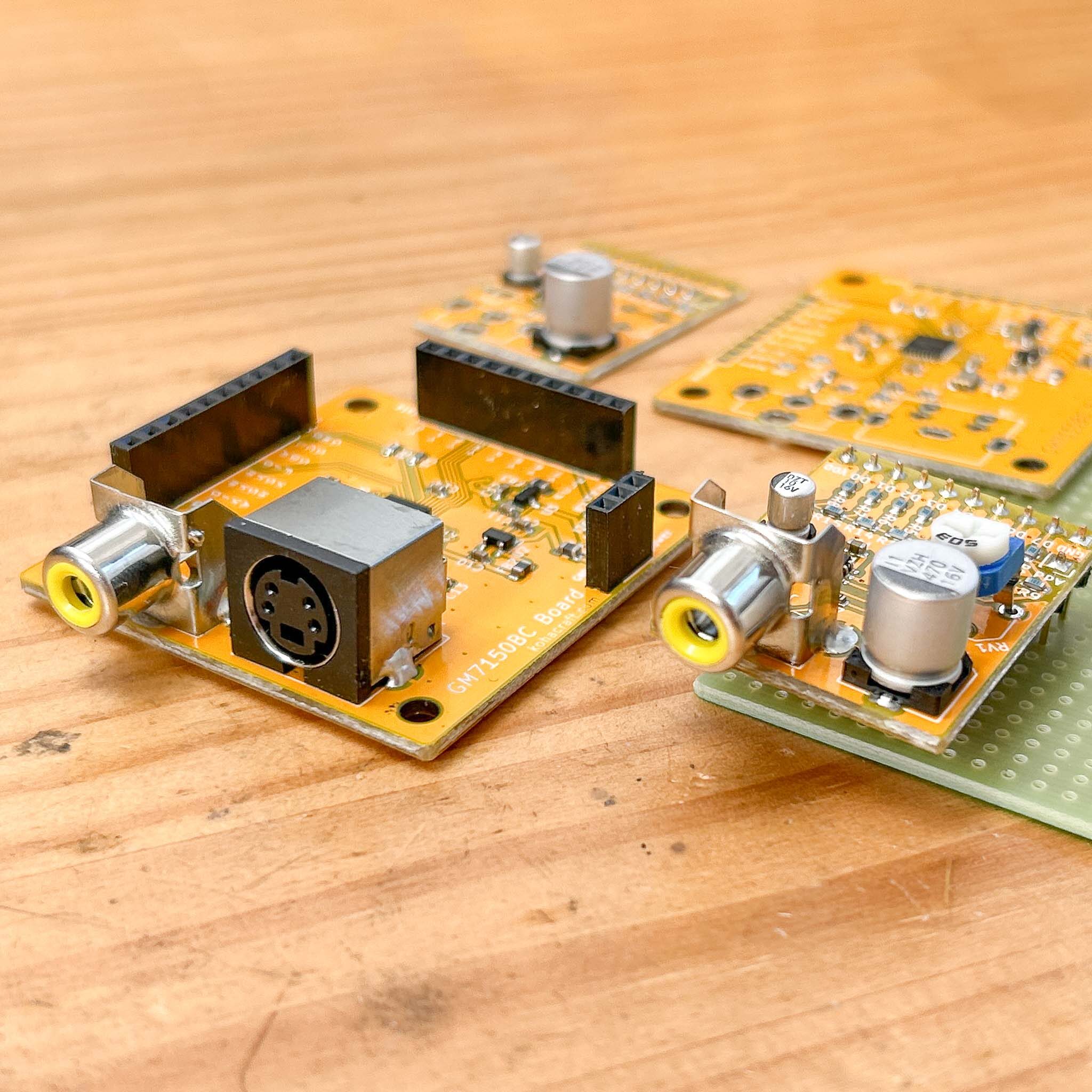

ピンヘッダやコネクタをはんだ付けして、基板の完成です。左がGM7150BC SDTVデコーダ基板、右がDA基板です。

さて、正常に動作するでしょうか。

次回は動作確認をしてみたいと思います。
