実験が終わったら、ケースに入れてずっと使い続けることができます。

ケースの組み立て方

板にある凸凹を組み合わせて、ケースを組み立てていきます。

ブレッドボードの貼り付け

「ブレッドボード」と書かれた板を使います。

ブレッドボードの裏面は両面テープになっています。黄色いシートをはがします。

USBコネクタを手前にして、四角の中にブレッドボードを貼り付けます。

フロントパネルの取り付け

丸い穴の空いた板を使います。

丸い穴に、ケーブルを上にして、人感センサを差し込みます。

ブレッドボードを貼り付けた板の前面に、フロントパネルをはめ込みます。

サイドパネルの取り付け

細いスリットのある板を使います。

スリットに太陽電池のケーブルを通して、ブレッドボードの右側にはめ込みます。

バックパネルの取り付け

何も書かれていない2つのパネルを使います。

小さいパネルを左側、長いパネルをブレッドボードの背面にはめ込みます。

天板の取り付け

2つの穴が空いた板を使います。

四角い黄色の保護シートをはがします。粘着テープを貼り付けるとはがしやすいです。

黄色い保護シートは両面にあります。裏面もはがします。

丸い穴からスーパーキャパシターが飛び出して、四角い穴からUSBコネクタが見える向きにはめ込みます。

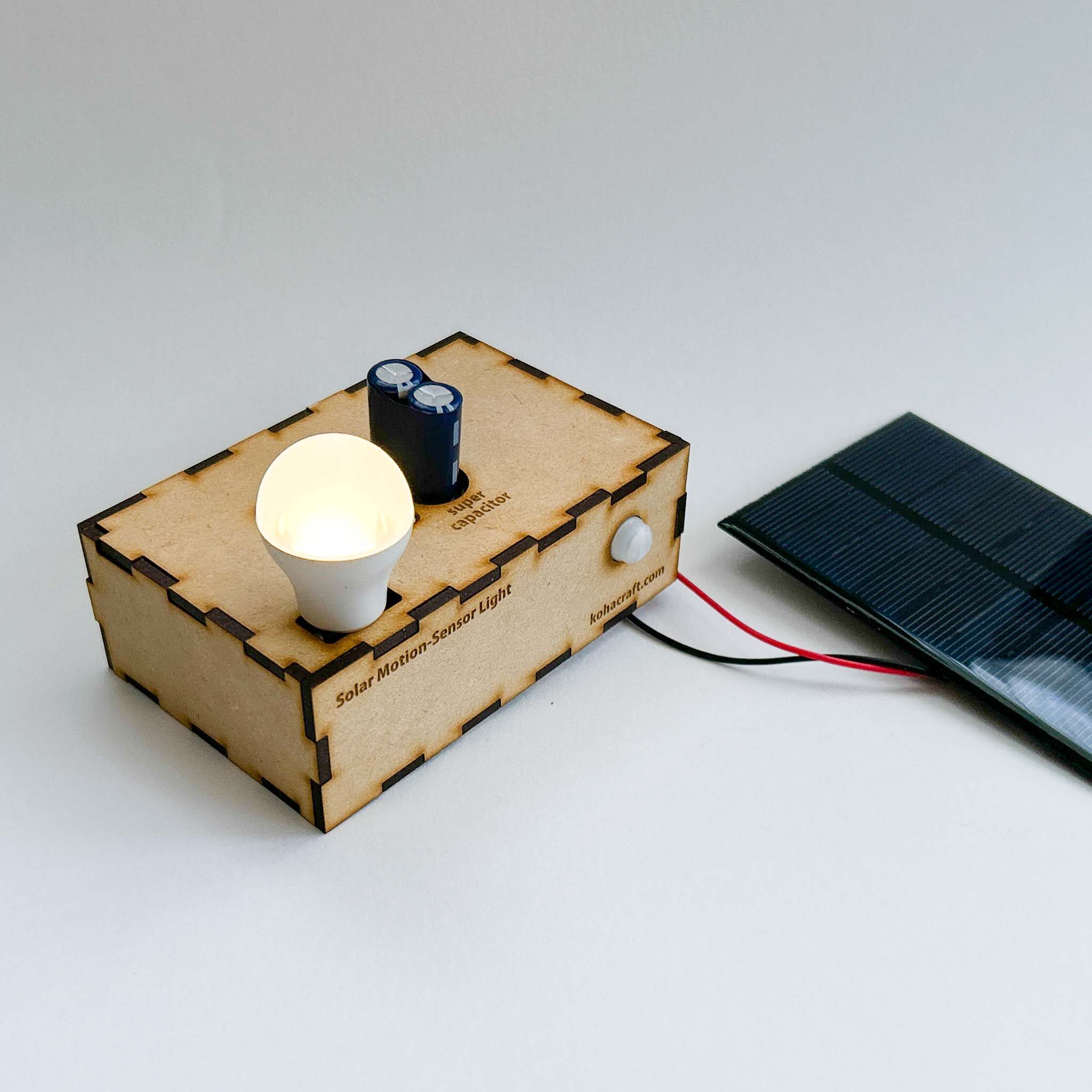

ケースの完成!!

LEDライトをUSBコネクタに刺し込みます。

ミニチュアLED電球の場合は、こうなります。

曲がるLEDライトの場合はこうなります。

暗くなって人が近づくと、スーパーキャパシターに蓄電した電気で、LEDライトが光ります。

設置しよう

窓の近くに置いたり、

こんな感じに、窓の上部に両面テープで貼り付けてもいいでしょう。

太陽電池とスーパーキャパシターは半永久的に使えます。実験が終わった後も、ずっと使い続けることができます。
