組み立てやすいIV-6 VFD基板でNTP時計が完成しました

2024.06.23

スポンサーリンク

PCBWayからVFDを組み立てやすい基板が届きました。早速組み立てます。

IV-6 VFD時計用の基板を作っています

以前DG12Bで作りましたが、IV-6でもアクリルケースに入ったVFD時計を作ろうと思います。基板データを作るVFDはた...

スポンサーリンク

目次

PCBWayから基板が届く
組み立て
プログラムの修正

PCBWayから基板が届く

発注して10日ほどでPCBWayから基板が届きました。

この特殊な端面スルーホル構造が、VFDの組み立て効率を圧倒的に向上させます。

スポンサーリンク

組み立て

VFD基板の穴に、VFDのリードをまとめて入れます。正面の向きを調整して軽く押し込むと、挿入完了。

12本あるリードを、1本1本穴に差し込む必要はありません。

背面のリードを広げて、VFDが動かないようにしてから半田付けします。

VFDは1本だけ短いリードがあるので、そのリードが○になっているか向きを確認します。

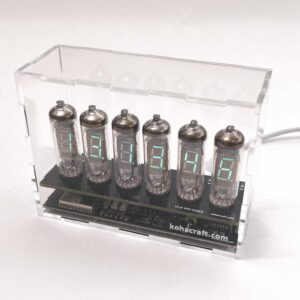

あっという間に6本のVFDの実装が終わりました。とても組み立てやすいです。

スポンサーリンク

プログラムの修正

以前作ったDG12B用のプログラムを、IV-6用に変更します。

数字が表示されました！！

NTPサーバから時刻を取得するので、常に正確な時刻を表示してくれます。

表示がクロスフェードするようになっているので、フワッフワッと変化して見ていて飽きないです。

このVFD時計のキットは「kohacraftのshop」で販売しています。

IV-6 VFD NTP時計キット | kohacraftのshop

IV-6 VFDを使用したNTP時計キットです。インターネットから正確な時刻を取得し表示します。

組み立て方はこちら。とっても簡単です。

IV-6 VFD NTP時計の組み立て方

IV-6 VFD NTP時計の組み立て方をご紹介します。このキットは「kohacraftのshop」で販売しています。V...

使い方はこちらです。

IV-6 VFD NTP時計の使い方

IV-6 VFD NTP時計の各設定方法です。このキットは「kohacraftのshop」で販売しています。電源供給電源...
