Padaukマイコン書き込み機が完成しました!

スポンサーリンク

回路を修正した基板が届いたので早速組み立てます。

こちらが、レベルシフターのICを変更した基板と、メタルマスクです。

スポンサーリンク

クリームはんだの印刷

ダンボールの上に基板を置きます。

メタルマスクを上に置いて、開けておいた四隅の穴にマップピンを刺して、位置合わせと固定をします。

穴の大きさは0.75mmです。基板とメタルマスクに穴が開くようにデータを作っておきます。

メタルマスクの奥側にクリームはんだを載せます。クリームはんだは、低融点の鉛フリークリームはんだを使用します。138度で溶けるので、普通のオーブンでも簡単に溶けてリフローできます。

先端が適度にしなるフレキシブルパテというスキージを使って、クリームはんだを手前に引き寄せながら印刷していきます。

印刷が完了しました。

マップピンで位置合わせをしているので、完璧な位置にクリームはんだが印刷できました。フレキシブルパテを使っているので、くっきり綺麗に印刷できています。

スポンサーリンク

部品の実装

続いて部品を実装していきます。私はピンセットではなく、電動バキュームピックのHAKKO394を使っています。

テープから直接部品を吸着して...

目的の場所に置きます。ピンセットよりも高速に実装ができます。

ノズルにはこれを使っています。

バキュームピック用ノズル3種類セット | kohacraftのshop
電動バキュームピックHAKKO394の純正よりも使いやすいノズルのセットです

極性のある部品は、テープの中に必ず同じ向きで収納されています。このため、テープから直接吸着することで、向きを揃える必要がありません。

吸盤型のノズルに交換すれば、大きな部品も吸着できます。

バキュームピック用吸盤3種類セット | kohacraftのshop
電動バキュームピックHAKKO394でSOPやQFPが吸着できる吸盤のセットです

全ての部品をHAKKO394で実装できました。あっという間に実装が完了しました。

スポンサーリンク

リフロー

熱風が庫内を循環する、テスコムのコンベクションオーブンでリフローします。

テスコムのコンベクションオーブンは、加熱の途中でも設定温度を変更できます。

90度→140度→165度と温度を変化させてリフローします。

リフローが終わったら、扇風機で冷却します。

スポンサーリンク

組み立て

USB Type-Cコネクタは、ピンがショートしやすい部品です。ショートテスタで、ショートしていないかチェックします。

OKのLEDが点灯したので、ショートしていません。

ショートテスタはこれを使っています。

USB2.0Type-C 端子間短絡発見器 | kohacraftのshop
USB Type-Cコネクタのはんだ付けで、ブリッジしていないか心配になったことはありませんか?

パソコンに接続し、プログラムを転送します。無事に転送できました。

アクリルパネルをレーザーカッターで切り出します。

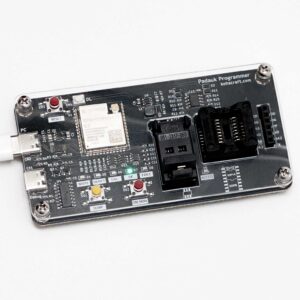

ゼロプレッシャーソケットと、アクリルパネルを取り付けて、Padaukライターの完成です。

スポンサーリンク

プログラムを書き込んでみる

バキュームピックを使って、Padaukマイコンをゼロプレッシャーソケットの中にセットします。

ゼロプレッシャーソケットの中に、マイコンがセットできました。

バイナリファイルを、書き込み機のUSBメモリにドラッグ&ドロップします。

「WRITE」→「VERIFY」→「OK」とLEDが点灯します。ベリファイして「OK」ということは、正常に書き込まれたことを意味します。

スポンサーリンク

完成!

ついにPadaukマイコンライターが完成しました!

他のマイコンも試したところ、ワンタイムROMタイプは、PMS150C, PMS152の2種類、フラッシュROMタイプは、PFS123(PFS173), PFS154の2種類の、4種類のマイコンに書き込みができることがわかりました。

PFS123はADCも内蔵してメモリの大きい高機能タイプです。

PFS123のデータシート

今回完成したPadaukライターと、PFS123はこちらで販売しています。

Padaukマイコンライターキット | kohacraftのshop
Padaukマイコンにドラッグ&ドロップで書き込めるライターキットです
Padaukマイコン PFS123(PFS173) | kohacraftのshop
ローエンドPadaukマイコンの中で最も高機能なマイコン10個入りです

Padaukライターの使い方はこちら
