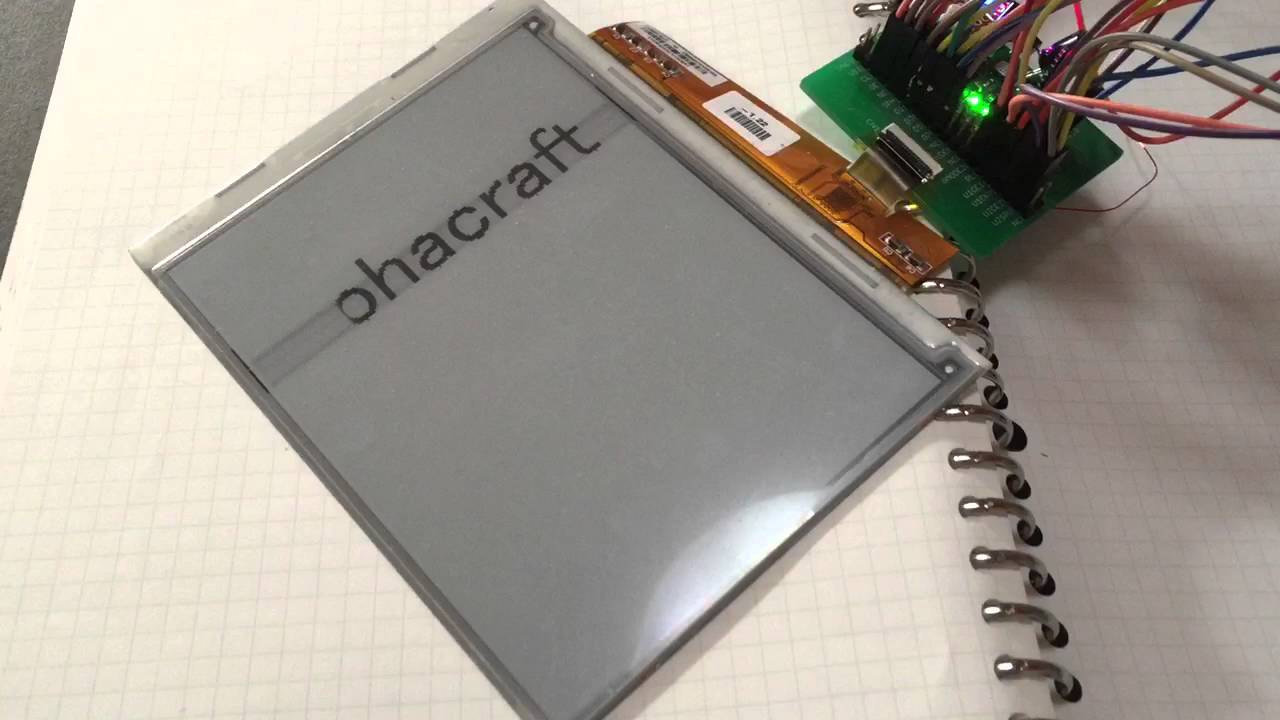

ついに電子ペーパーに絵が表示できました

やっと表示できました!
mbedマイコンで、SDカードに入っているBMPを読み込んで、電子ペーパーに出力しています。
マイコンのピン数が足りないので、4画素がひとまとめになっているので、デコボコした粗い表示になっていますが、これはピン数を拡張すれば、800ドット×600ドットのきれいな絵が描けるはずです。

どういうわけか、画面の上半分と下半分で別々に描画しないとうまく表示できないみたいです。とりあえず、上だけ描いてみました。
あとUSBからの電力では足りないみたいで、描画に失敗してしまいます。安定化電源から電力を供給しています。


SDカードからの読み込みが遅くて、ゆっくり描画しています。

とりあえず、表示するところまではきました。
よかったぁ~。

つづく

2016.4.13
基板化して簡単に作れるようになりました

2016.4.22追加

電子ペーパーの実験セットができました!こちらよりご購入いただけます。作り方はこちら。簡単に作れますよ。

einkset
