休みにハードオフで540円のジャンクの小型テレビを買ってきました。早速分解しました。
ブラウン管の根元にトランジスタが3つあって、そのトランジスタのベース電圧を6Vくらいにすると光り出し、7Vくらいで明るく光りました。6V以下では光りませんでした。

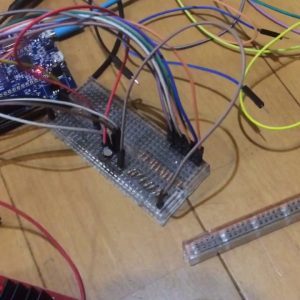

次に偏向コイルを基板から取り外し、パワーアンプにつなぎます。これでビームを自由に振ることができます。マイコンにラダー抵抗の自作のD/Aをつないで、信号をパワーアンプに入力します。マイコンでsin波形を出力するプログラムを作りました。
リサージュが表示できました！！アーケードゲーム機っぽく、ブラウン管を縦置きにしてみました。古いモニターみたいに緑の光です。ブラウン管楽しいです。
コメント
このブラウン管には画面の部分にピクセルごとの窓のような点々は付いていないのでしょうか。
コメントありがとうございます。カラーのブラウン管なので、詳しく見てみると、小さな縞々があります。
