5インチの電子ペーパーに絵が表示できました

スポンサーリンク

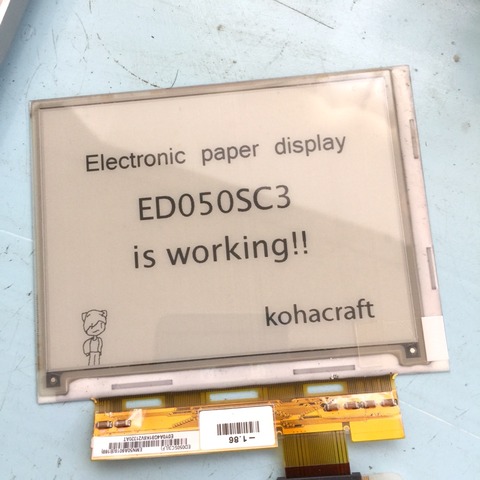

こんにちはコハペペです。5インチの電子ペーパーED050SC3(LF)に画像が表示できました!ロジックアナライザでkobo miniの波形をキャプチャして、その波形に似た波形をESP-WROOM-02(ESP8266)で生成し、電子ペーパーを動かしています。



画像はSDカードからBMPデータを読み込んでいます。1回描画しただけでは色が薄いので、4回同じ画像を描画しました。まだいろいろ動作が不安定ですが、とりあえず表示できてよかったです。
今回はいつも使っているmbedのLPC1114ではなく、ESP-WROOM-02を使いました。LPC1114はSDカードを使うとすぐにメモリがいっぱいになってしまい、複雑なプログラムが書けないので、以前少し試したESP-WROOM-02を使ってArduinoでプログラムしました。
でもESP-WROOM-02は定期的にウォッチドッグタイマーをキックしないとリセットしてしまったり、SDカードのアクセスが失敗したり、難しいですね。
安定して動作するよう改良していきます。
追加
kohapepeをフォローする
電子工作
スポンサーリンク
スポンサーリンク

関連記事

kohacraftのblog

コメント

  1. Hi Joel. Thanks read my blog!
    I’m gonna share the schematics and code. I’m improving circuit and code now because there are unstable. Then I will share the one. Thank you!

  2. Hi,
    Thank you for sharing this information, can you please share the schematics and
    code to this 🙂
    Regards,
    Joel
