電子ピアノができました

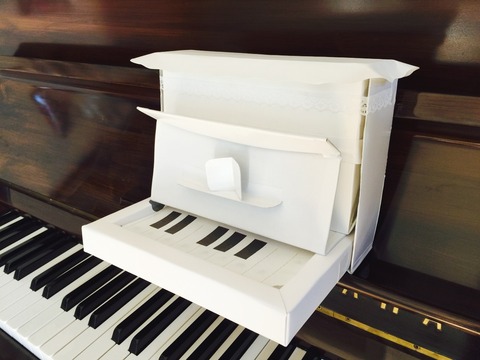

マイコンで電子ピアノを作ったので、ピアノっぽくしてみました。
お菓子の箱や牛乳パックでできています。

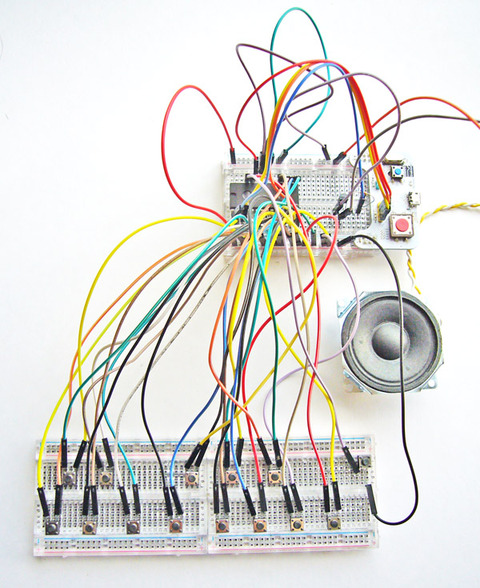

中身のマイコンはこんな感じ。
pianohaisen1
鍵盤1つ1つにスイッチを用意してマイコンにつなぎます。
ドから1オクターブ高いドまで黒鍵も入れて13個のスイッチを使いました。
音色を変えるスイッチもつけました。
スピーカーは直接つなぐと音が小さかったので、トランジスタを介してマイコンにつないでいます。

試作機の紹介ビデオです。

実際に演奏してみました。

電池の代わりに太陽電池をつないでみました。


太陽の明るさが変わると音程も変わって面白いです。
マイコンの電源電圧が変わると、マイコンのクロックが変化してしまっているのでしょう。

kohacraftのshopにて実験セットにして販売しております。
作り方の詳細はこちらです。
作ってみたい方はどうぞ。
