UVプリント基板で作ったクリスマスリースキットの組み立て方をご紹介します。
このキットは、下のページにてプレゼントしております。是非ご応募ください。
内容物
キットに入っている物はご覧の通りです。
- UVプリント基板
- レインボーカラーLED 5個
- コイン電池 CR2032
- ひも
部品の不足があれば、ご応募いただいたときに届いたメールにご連絡ください。
組み立て
LEDのはんだ付け
5カ所にLEDをはんだ付けします。LEDには極性があります。リードが長い方が＋です。基板の＋マークの穴に、長いリードを差し込み背面ではんだ付けします。
電池を入れる
コイン電池は、文字の書いてある面を上にします。①まず、左側の爪の下にコイン電池を差し込みます。②浮いている右側を押し込みます。
電池がセットされました。
ひもを結ぶ
基板の穴にひもを通し、輪になるように結びます。

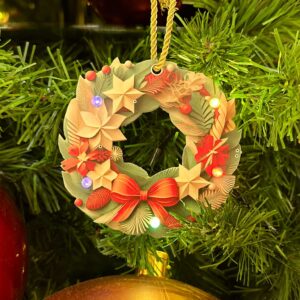

完成
光らせてみる
基板の右側にスイッチがあります。上にスライドするとONします。
LEDは全て点灯しましたでしょか？点灯しないLEDは極性が反対かもしれません。
飾り付け
クリスマスツリーや玄関など、お好きなところに飾ってみてください。
楽しいクリスマスになりますように
このキットは、下のページにてプレゼントしております。是非ご応募ください。
LEDの点灯について
LEDには、七色に自動で色が変わるLEDを使っていますが、点灯方法を工夫することで、白色点滅させています。詳しくは、こちらの記事をご覧ください。
